1生物柴油的生產工藝和原理簡介

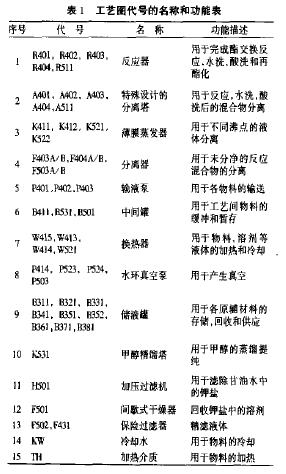

酯交換技術作為油脂改性的一種方法早已為人所熟知油脂的酯交換可采用的催化工藝和催化劑各種各樣，但是要開發一種能滿足工業化生產規模和效益的生產工藝還存在許多困難。經過對ld～5t／d規模的中試實驗裝置的深入研究．我公司目前采用所述工藝已在德國和奧地利等歐洲國家建起了多個最大產量達300t／d的生物柴油生產工廠。其工藝流程見圖1和圖2。表1中給出了流程圖中各代號的設備和功能名稱。
本生物柴油(fmE)是在一特殊設計的專利工藝中加以生產的，該技術受專利保護。
1.1各反應原料的準備
在13311至B381儲罐中按照要求準備好各反應原料，或?qū)⑸a(chǎn)過程中的產物收集以便再利用。
1.2酯交換反應
植物油的酯交換(醇解)是通過有催化劑氫氧化鉀(KOH)存在下與甲醇的下述反應來達到的：
首先將預熱后的菜籽油，甲醇以及反應中作為催化劑的氫氧化鉀在反應器中混合反應為保證酯交換反應的完全，初次酯交換的反應產物在第二反應器中再次反應。該反應產物在采用一特殊設計可連續工作的分離器中被分為生物柴油和甘油相。甘油相人儲罐B361，而完全反應的酯交換混合物(RME)在下一反應器中水洗，以除去RME中殘留的催化劑、溶解皂和甘油，并在隨后的分離塔中將其加以分離。分出的水相人甘油相儲罐B361。而RME則再次以稀酸洗滌，以使殘留的皂由生物柴油中分離出來，并在隨后的分離塔中作為酸水分出。經上述步驟純化后的RME通過第一和第二薄膜蒸發器將其中所含的甲醇和溶解水蒸發，回收，并重新導回工藝過程中。同時使所生產的生物柴油達到標準所要求的閃點和水份含量(<300me,／)。該絕對純的成品生物柴油通過兩個保險過濾器過濾后人RME—儲罐儲存即為成品。
1．3回收粗甘油的中和
將回收的甘油在一攪拌反應器中通過加入來自甘油酯化工序回收的甲醇一硫酸混合液進行中和不夠部分通過隨后定量加入96％的硫酸，對回收甘油混合物的pH值進行準確調節，以使其中的KOH被完全中和為硫酸鉀。該混合物在一中間罐中不斷攪拌下儲存中和后的甘油混合物通過一加壓過濾器使其與其中中和后的產物硫酸鉀(肥料)分離。濾液(液相)通過一保險過濾器人分離罐ASO1。在此分離罐中濾液將被分離為較輕的油相(主要為脂肪酸)和較重的粗甘油相在過濾器上留下的濾餅可通過用來自B371的甘油一甲醇液沖洗。在隨后的干燥器(H501)中，洗凈的硫酸鉀與甲醇經干燥分離，回收甲醇，而硫酸鉀可作為副產品。
1．4粗甘油中油相的酯化
粗甘油中的油相在隨后的混合反應器RS11中通過加入甲醇和濃硫酸進行連續酯化。反應混合物在隨后的分離塔中被分為生物柴油和甲醇一硫酸液。該生物柴油回收原料中，經工藝過程被最終回收為RME。而甲醇一硫酸液混合物將重新回人甘油相的中和工序中加以回收使用。
1．5粗甘油申甲醇的回收
粗甘油經加熱，并通過兩級降膜蒸發器分離為粗甘油和甲醇及含水甲醇，所生成的技術級甘油是基本不含甲醇的(<0．1％)，甘油含量至少80％。分離出的甲醇一水混合物可通過一甲醇精餾塔K531被提純分離為純甲醇和工藝水。回收的甲醇重新人甲醇一儲罐，生成的水人工藝水儲罐，均可重新在酯交換過程中被重新使用。
2原料和產品的品質指標
2．1對原料——菜籽油的要求
表2中給出了對原料菜籽油的品質要求。高品質的原料是高品質產品和工藝高得率的基本保證。
2．2回收的甘油水(粗甘油)

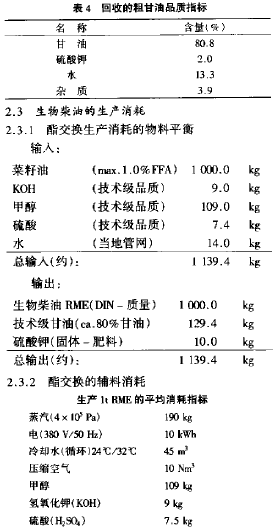

表4給出了所回收的粗甘油的品質指標。該粗甘油可經蒸餾成為含量達99．5％以上的藥用級甘油。
給出的是生產輔料消耗指標，它是以每生產1t生物柴油RME的消耗。該值是在設備穩定連續運行，并按照所要求的規格和最低品質連續提供原料和輔料的情況下測得的平均消耗值。
3生物柴油的應用狀況和品質標準
目前，由于歐盟的有關規定，為保證農產品價格，對用于農產品生產的土地進行種值限制。如在計劃下，歐盟農民每放棄1公頃的菜籽種植農田，僅使其綠化即可由歐盟獲得1000德國馬克的補貼。此政策雖然保證了歐盟的農產品價格穩定，但卻造成了許多歐盟農民無所事事，并減少收人的問題。而生物柴油的興起，使得歐盟農民在獲得補貼的同時通過生產僅嚴格被限制為用于工業目的菜籽，不僅可增加個人收入，同時又為社會生產出了有利于環境保護的專用于生物柴油生產的菜籽原料。
就目前而言，每公頃土地(1萬m2)可生產約3t菜籽(含油量約40％)。1999年在歐盟3．5萬公頃土地上生產的約100萬t菜籽中，有33．2萬t被用于生產生物柴油，約占菜籽產量的1／3。共生產出3．9億升生物柴油。2000年初德國的總生物柴油生產量已達45萬t．并有逐年上升的趨勢在德國，奔馳、寶馬、大眾和奧迪汽車生產廠家生產的汽車均允許使用生物柴油，而無需對發動機加以改裝。由于對生物柴油在德國實行免稅政策，其在加油站的零售價格目前為約1．45馬克／l，而柴油為1．60馬克／l，可見其競爭力大于普通柴油。表5和表6分別給出了生物柴油和柴油的性能比較和德國生物柴油的標準。
由表5的數據比較可以看出，生物柴油在冷濾點、閃點、燃燒功效、含硫量、含氧量、燃燒耗氧量，對水源的危害以及生物可降解性方面優于普通柴油，而其他指標與普通柴油相當。表6為現階段生物柴油的德國標準，可以看出采用本方法生產的生物柴油完全滿足該標準。表7給出的是生物柴油與普通菜籽油的性質比較。雖然目前已開發有直接以菜籽油作為燃料的發動機，但由于菜籽油本身的性質，其在十六烷值、粘度、殘?zhí)恳约袄錇V點指標上均差于生物柴油。因此，無論是在燃燒動力，排放指標和使用的方便性上，菜籽油均無法與生物柴油相比。
值得一提的是，使用該生物柴油的發動機即是使用普通柴油的發動機(對有些機型僅需換密封圈和濾芯)，元需作任何改動，生物柴油可與普通柴油在油箱中以任何比例掘混，并對駕駛無任何影響。駕駛者根本無法區分兩者的駕駛動力差別目前，該種生物柴油在德國的各加油站均可加注
4結果與討論
由上述結果可以看出，經本方法所得的生物柴油具有較高的品質特征。在歐洲的實驗表明，其動力性能與普通柴油無任何區別。由于得自于植物，生物柴油在下述方面具有普通柴油無法比擬的性能：
.具有較好的低溫發動機啟動性能，無添加劑冷濾點達一20℃。
.具有較好的潤滑性能，使噴油泵，發動機缸體和連桿的磨損率低。
.由于閃點高，生物柴油不屬于危險品。因此，在運輸、儲存、使用方面的優點是顯而易見的。
.十六烷值高使其燃燒性好于柴油，燃燒殘留物呈徽酸性使催化劑和發動機機油的使用壽命加長。
.由于硫含量低，使得二氧化硫和硫化物的排放低，可減少約30％(有催化劑時為70％)。
.燃燒殘?zhí)康停磸U氣中微小顆粒物含量低。
.生物柴油中不含對環境會造成污染的芳香族烷烴，因而廢氣對人體損害低于柴油。檢測表明，與普通柴油相比，使用生物柴油可降低9o％的空氣毒性，降低94％的患癌率J
.由于生物柴油含氧量高，使其燃燒時排煙少。一氧化碳的排放與柴油相比減少約10％(有催化劑時為95％)。
.生物柴油的生物分解性高，有利于環境保護。
.由于生物柴油燃燒所排放的二氧化碳遠低于該植物生長過程中所吸收的二氧化碳因此，與使用普通柴油不同，理論上其用量的增加不僅不會增加、反而會降低由于二氧化碳的排放而導致的全環變暖這一有害于人類的重大環境問題。
.作為可再生能源，與石油儲量不同其通過農業和生物科學家的努力，可供應量不會枯竭，檢測結果表明，采用生物柴油的發動機廢氣排放指標不僅滿足目前的歐洲2號標準，甚至滿足隨后即將在歐洲頒布實施的更加嚴格的歐洲3號排放標準由于生物柴油的優良環保特性，目前在歐洲生產該生物柴油可享受到政府的稅收政策優惠，其零售價低于普通柴油。除用作燃料柴油外，脂肪酸甲酯(生物柴油)在化學工業領域同樣具有廣泛的應用價值。
如上所述，將三合一電廠中的發電機用燃料改成菜油甲酯，即生物柴油。那么就解決了該電廠操作上的全環保定義問題使得即便在無陽光、無風條件下，該環保電廠照樣可以采用綠色燃料為電網提供電力。
菜籽是歐洲傳統栽種的油料作物．目前在歐洲用于生物柴油生產的原料主要是菜籽油，而目前的生物柴油標準也主要是參照菜籽油的生物柴油品質作出的這里需要指出的是，與中國國內的情況不同，目前在歐洲已普遍栽種雙低菜籽．采用雙低菜籽油生產的生物柴油由于含硫量低。因此，該菜籽油生物柴油具有好的排放標準。而若使用雙高菜籽油，其結果會有不同。但由于雙低菜籽油的脂肪酸組成與棉籽油相似，因此在中國采用棉籽油作為生物柴油的原料還是可行的。當然，此時的棉籽油生物柴油標準需要按照中國的實際情況作相應的調整。
就目前而言，生物柴油在中國的廣泛應用由于價格以及數量的原因還無法如歐洲那樣被普及使用。但綜上所述，由生物柴油的諸項優點可以看出，作為一種環保型的，可再生的，純綠色的能源和工業原料，生物柴油的開發和應用前景是無比廣闊的。
